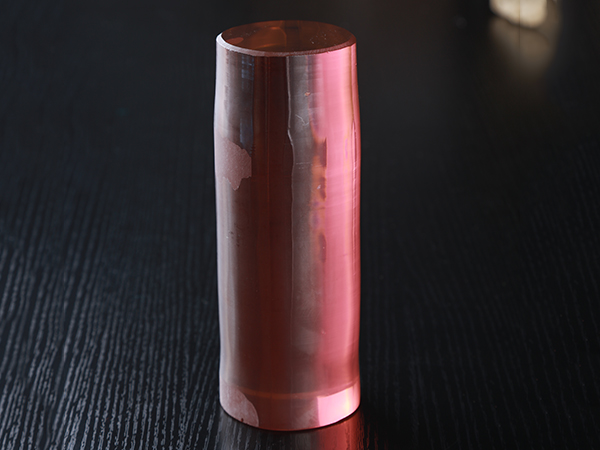

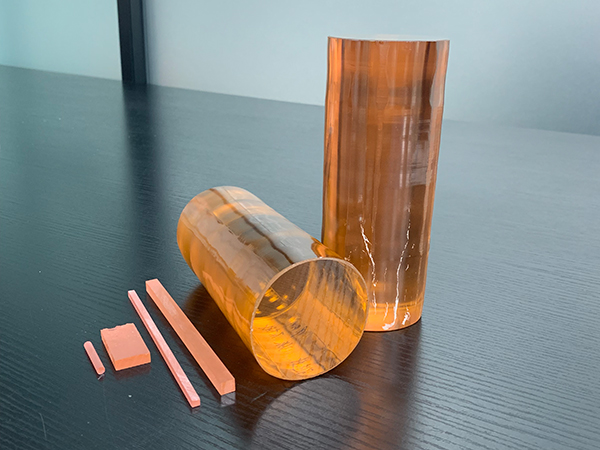

Er:YAG-Kristall ist ein ausgezeichneter Laserkristall mit der Wellenlänge von 2,94μm. Diese Wellenlänge wird am leichtesten ins Wasser und Hydroxylapatit absorbiert und gilt als ein Laser mit spitzer Technologie. Er ist ein bekanntes Material für medizinische Geräte.
Vorteile:
1. Hoher differentieller Wirkungsgrad
2. Funktioniert gut bei Raumtemperatur
3. Mit relativ augensichem Wellenlängenbereich
Spezifikationen
| Dotierungskonzentration | 20at% und 50 at% |
| Orientierung | [100] innerhalb von 5° |
| Wellenfrontdeformation | ≤0.125 λ/Zoll(@1064nm) |
| Optische Qualität | Interferenzlinien ≤ 0. 125 /inch Auslösungsverhältnis Ø3~Ø6.35 ≥ 28db, Ø7~Ø10 ≥ 25dB |

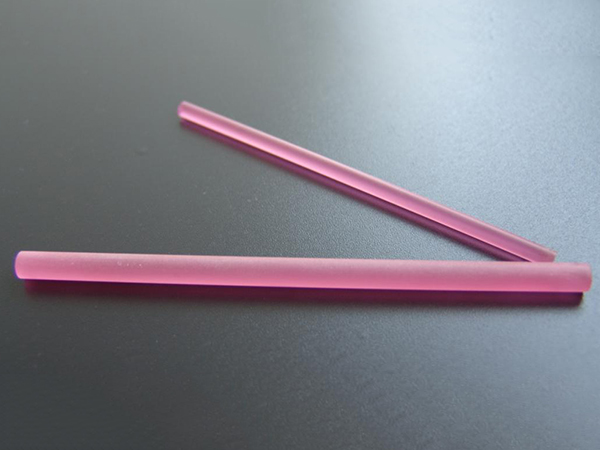

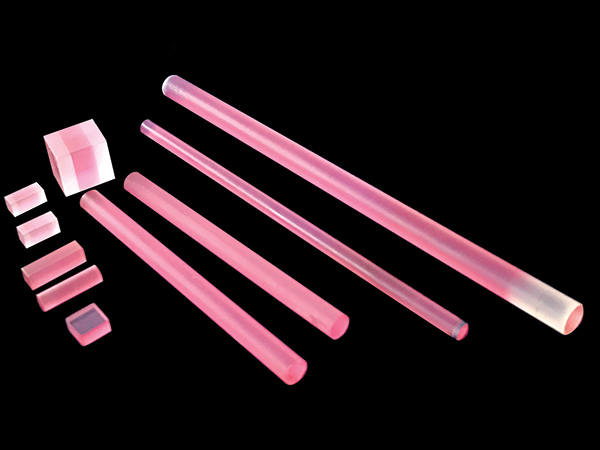

| Größe | Stäbe: Ø (3~10)mm×(30~180)mm (L) Platten: (3~12)mm×(6~24)mm×(60~180)mm (L) nach Kundenwünschen |
| Maßtoleranzen | Durchmesser: +0.00/-0.05mm Länge: ±0.5mm, Schrägkante: <0.15±0.05mm@45° |
| Paralleli tät | ≤10" |
| Rechtwinkligkeit | ≤5′ |
| Ebenheit | λ/10 @632.8nm |
| Oberflächenqualität | 10-5(MIL-O-13830A) |
| Entspiegelte Reflexionsfähigkeit | ≤ 0.25% (@2940nm) |
| Zerstörschwelle | ≥ 500MW/cm2 10ns 1Hz bei 1064nm |
Wesentliche Eigenschaften von Er:YAG-Kristallen:
| Kristallstruktur | Kubisch |
| Gitterkonstante | 12,01 Å |
| Schmelzpunkt | 1970℃ |
| Mohshärte | 8,5 |
| Dichte | 4,56±0,04g/cm3 |
| Spezifische Wärme (0-20) | 0,59J/g.cm3 |
| Wärmeausdehnungskoeffizient | [100]Richtung:8,2×10-6/℃(0~250℃) |
| Wärmeleitfähigkeit | 14W/m/K(@20℃) |
| 10,5W/m/K(@100℃) | |
| Laserübergang | 4I11/2 to 4I13/2 |
| Laserwellenlänge | 2940nm |
| Wirkungsquerschnitte | 3×10-20 cm2 |
| Brechzahl | 1,79 @2940nm |
